Snellere en goedkopere productie van hydraulische cilinders door toepassing van stiftlassen.

Door het toepassen van stiftlassen wordt de lastijd enorm gereduceerd en hoeft de cilinder niet inwendig nabewerkt te worden.

De toepassing van het stiftlassen zorgt, vergeleken met het normale lasproces, voor een veel snellere en sterkere verbinding tussen de aansluitnippel en de hydraulische cilinder. De aansluitnippels worden eenvoudig op de cilinders gelast in minder dan één seconde, wat met de huidige methode één tot enkele minuten in beslag neemt. Deze enorme tijdsbesparing zal het de fabrikanten van hydraulische cilinders mogelijk maken om de productiviteit te verhogen en in kosten te besparen.



Stiftlasbare aansluitnippels maken een sterkere las mogelijk met minder warmtevervorming van de cilinder. De las is sterker van structuur, omdat deze een
verbinding maakt over de gehele diameter van de aansluitnippel. Hierdoor neemt het percentage uitval en het aantal lekkages af. Er zijn resultaten verkregen van minder dan 1 lekkage per 50.000 lassen. De warmtevervorming van de cilinder wordt geminimaliseerd door de korte lastijd, welke de opbouw van warmte in de cilinder voorkomt. Omdat de cilinder minder vervormt, kan deze vóór het lassen worden gehoond en worden de nabewerkingen tot het minimale teruggebracht.



Proces beschrijving

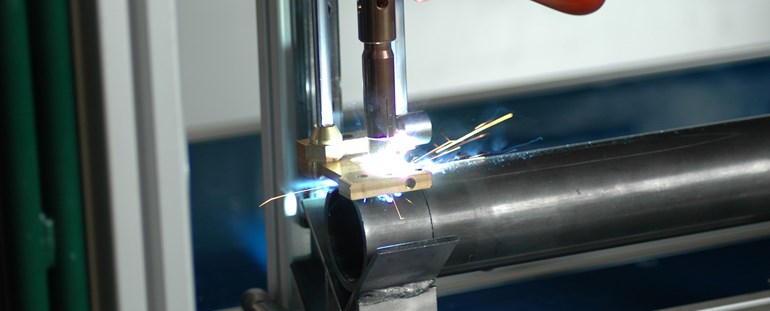

De aansluitnippel wordt in de houder van het stiftlaspistool geplaatst. Vervolgens wordt het pistool met de aansluitnippel op de cilinder gepositioneerd. Het lasproces wordt gestart. De lastijd varieert met de afmeting van de aansluitnippel. (Vb.: de lastijd voor een aansluitnippel met een buitendiameter van
16mm bedraagt ±0.6 seconde.) Het stiftlaspistool wordt van de aansluitnippel afgenomen en de las is voltooid. De cilinder kan nu doorgeboord worden. Een
geleiding voor de boor is speciaal daarvoor ontworpen in de aansluitnippel. Het boren is géén extra bewerking, maar gebeurt nu na het lassen in plaats van ervoor. De hierop volgende nabewerkingen blijven hetzelfde.
