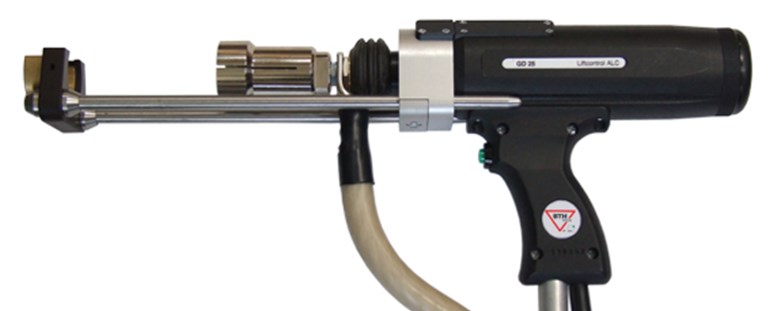

GD 25 laspistool

Drawn Arc boutlaspistool GD-25 is speciaal gemaakt voor het lassen van kopdeuvels met grote diameter, (22 en 25 mm.) De extra grote instelbare lichthoogte (0-6 mm) samen met de nieuw ontwikkelde hydraulische demping garanderen een optimaal lasresultaat in dit bereik.



Lasbereik Ø 3-25 mm
Lasmateriaal Staal, RVS
Boutlengte 10-525 mm
Lasmethode Getrokken lichtboog, met keramische ring of beschermgas (DIN EN ISO 14555)
Lichthoogte 0-6 mm verstelbaar in stappen van 0,3 mm
Laskabel 2 m, 120 mm²
Connector 12-pin
Afmetingen (LxBxH) 295x68x180 mm
Gewicht 2,45 kg zonder kabel


Natuurlijk is de GD 25 geschikt voor “doorlastechniek” Ook heeft dit nieuwe pistool een lineair gelagerde pistool as, een automatische lengtecorrectie om afwijkingen in de boutlengte en lasvlak te corrigeren en een degelijke behuizing uit slagvast kunststof voor het zware werk.
De hoogwaardige, buitenom de handgreep geplaatste, laskabel kan met z’n diameter van 120mm² de hoge stroom leveren welke voor deze zware bouten nodig zijn.
Optioneel kunnen de nieuwe pistolen worden uitgerust met het geïntegreerde weg-meetsysteem. De afgelegde weg van de lasbout (lichthoogte, tijd en induikdiepte in het smeltbad) worden dan van elke las gemeten en geregistreerd, terwijl de instelling van de lichthoogte dan slechts kinderspel is.

  • Instelbare Lichthoogte in grote range van 0-6 mm, in stappen van telkens 0,3 mm.
  • Regelbare hydraulische demper voor het instellen van de snelheid waarmee de bout in het smeltbad gedrukt wordt
  • Hoogwaardige laskabel van 120 mm² is buitenom de handgreep geplaatst
  • Automatische lengtecorrectie in geval van afwijkingen in boutlengtes en oppervlaktecondities
  • Optioneel: ingebouwd weg-meetsysteem
    - Grote bedrijfszekerheid
    - Hoge laskwaliteit en betrouwbaarheid
    - Hydraulische demper
  • Hoogste positioneer-nauwkeurigheid door lineair gelagerde pistool as
  • Eenvoudige bediening
  • Snel en eenvoudig om te bouwen
  • Extreem hoge lassnelheid door versterkte magneetspoel
  • Geschikt voor alle bouttypes (speciale bouthouder kan nodig zijn)
  • Geschikt voor “doorlastechniek”
  • Onderhoudsarm door hoogwaardige mechanische onderdelen
  • Degelijke, volledig geïsoleerde behuizing uit slagvaste kunststof
  • 120 mm² kabelpluggen voorkomt inbranden
  • Precisiegeleiding afgeschermd voor lasspetters
  • Elektronisch geregelde lichthoogte
  • Ergonomisch design
