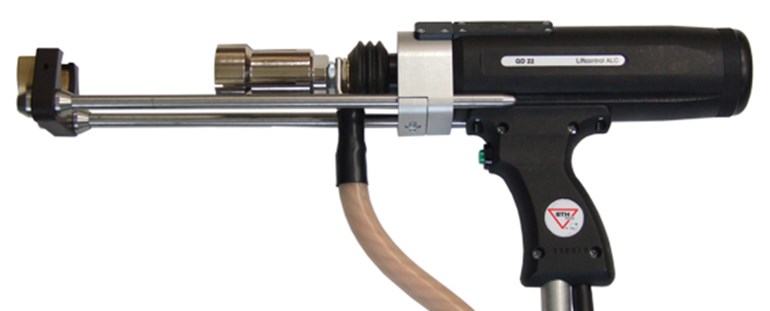

Drawn Arc boutlaspistool GD-22 is speciaal gemaakt voor het lassen van kopdeuvels met grote diameter, (19 en 22 mm.) De extra grote instelbare lichthoogte (0-6 mm) samen met de nieuw ontwikkelde hydraulische demping garanderen een optimaal lasresultaat in dit bereik.
Lasbereik
Ø 3-22 mm
Lasmateriaal
Staal, RVS
Boutlengte
10-525 mm
Lasmethode
Getrokken lichtboog, met keramische ring of beschermgas (DIN EN ISO 14555)
Lichthoogte
0-6 mm verstelbaar in stappen van 0,3 mm
Laskabel
2 m, 95 mm²
Connector
12-pin
Afmetingen (LxBxH)
295x68x180 mm
Gewicht
2,45 kg zonder kabel
Natuurlijk is de GD 22 geschikt voor “doorlastechniek” Ook heeft dit nieuwe pistool een lineair gelagerde pistool as, een automatische lengtecorrectie om afwijkingen in de boutlengte en lasvlak te corrigeren en een degelijke behuizing uit slagvast kunststof voor het zware werk. De hoogwaardige, buitenom de handgreep geplaatste, laskabel kan met z’n diameter van 95mm² de hoge stroom leveren welke voor deze zware bouten nodig zijn. Optioneel kunnen de nieuwe pistolen worden uitgerust met het geïntegreerde weg-meetsysteem. De afgelegde weg van de lasbout (lichthoogte, tijd en induikdiepte in het smeltbad) worden dan van elke las gemeten en geregistreerd, terwijl de instelling van de lichthoogte dan slechts kinderspel is.
Instelbare Lichthoogte in grote range van 0-6 mm, in stappen van telkens 0,3 mm
Regelbare hydraulische demper voor het instellen van de snelheid waarmee de bout in het smeltbad gedrukt wordt
Hoogwaardige laskabel van 95 mm² is buitenom de handgreep geplaatst
Automatische lengtecorrectie in geval van afwijkingen in boutlengtes en oppervlaktecondities
Optioneel: ingebouwd weg-meetsysteem - Grote bedrijfszekerheid - Hoge laskwaliteit en betrouwbaarheid - Hydraulische demper
Hoogste positioneer-nauwkeurigheid door lineair gelagerde pistool as
Eenvoudige bediening
Snel en eenvoudig om te bouwen
Extreem hoge lassnelheid door versterkte magneetspoel
Geschikt voor alle bouttypes (speciale bouthouder kan nodig zijn)
Geschikt voor “doorlastechniek”
Onderhoudsarm door hoogwaardige mechanische onderdelen
Degelijke, volledig geïsoleerde behuizing uit slagvaste kunststof
